Quem somos
Há 24 anos atuando no mercado, a PEDRASSI & TOLEDO vem trabalhando para ser a melhor empresa de representação, oferecendo soluções através da venda de produtos, equipamentos, sistemas e serviços de montagem e/ou instalação nas áreas de geração, transmissão e distribuição de energia elétrica e equipamentos elétricos industriais.
Nossa missão é entregar aos nossos clientes e parceiros, confiança e credibilidade sendo referência no setor elétrico. Acreditamos que para ter uma empresa que seja referência de excelência em atendimento é fundamental investir no potencial produtivo do seu time. E é assim que a Pedrassi & Toledo mantém seus investimentos em tecnologia e acreditando no potencial humano.
Viemos do mercado de fabricação de produtos metal‑mecânicos — painéis e caixas, QGBT e CCM, cubículos de média tensão. Com mais de 24 anos de experiência, atuamos diretamente junto a concessionárias de energia, montadoras de painéis, engenharias e indústrias em todo o território nacional e América Latina. Para melhor atender nossos clientes, buscamos soluções que agreguem valor ao que já oferecemos. Hoje, nosso portfólio inclui: PRESSMAT – fabricante de chaparia certificada. TAVRIDA – disjuntores de média tensão. SENNER – chave seccionadora, fusíveis HH, isoladores, buchas de passagem e acessórios. BRASFORMER – transformadores de corrente e de potência para uso interno e externo. ELECTRON – TECNOLOGIA DIGITAL – equipamentos de proteção, supervisão e controle do tipo IED (Intelligent Electronic Device) para transformadores de potência, reatores, subestações, motores e máquinas industriais. TRANSFORMADORES IDEAL – especialista em transformadores a seco de baixa e média tensão. IMS – produtos para gestão, supervisão, controle e racionamento de energia elétrica. GF PIPIMG SYSTEMS – líder global em sistemas de tubulação plástica e metálica, válvulas, instrumentação e automação para o transporte seguro de líquidos e gases, com mais de 60 000 produtos no portfólio e presença em 45 países, fornecendo soluções completas e sustentáveis para indústrias, utilidades e infraestrutura.

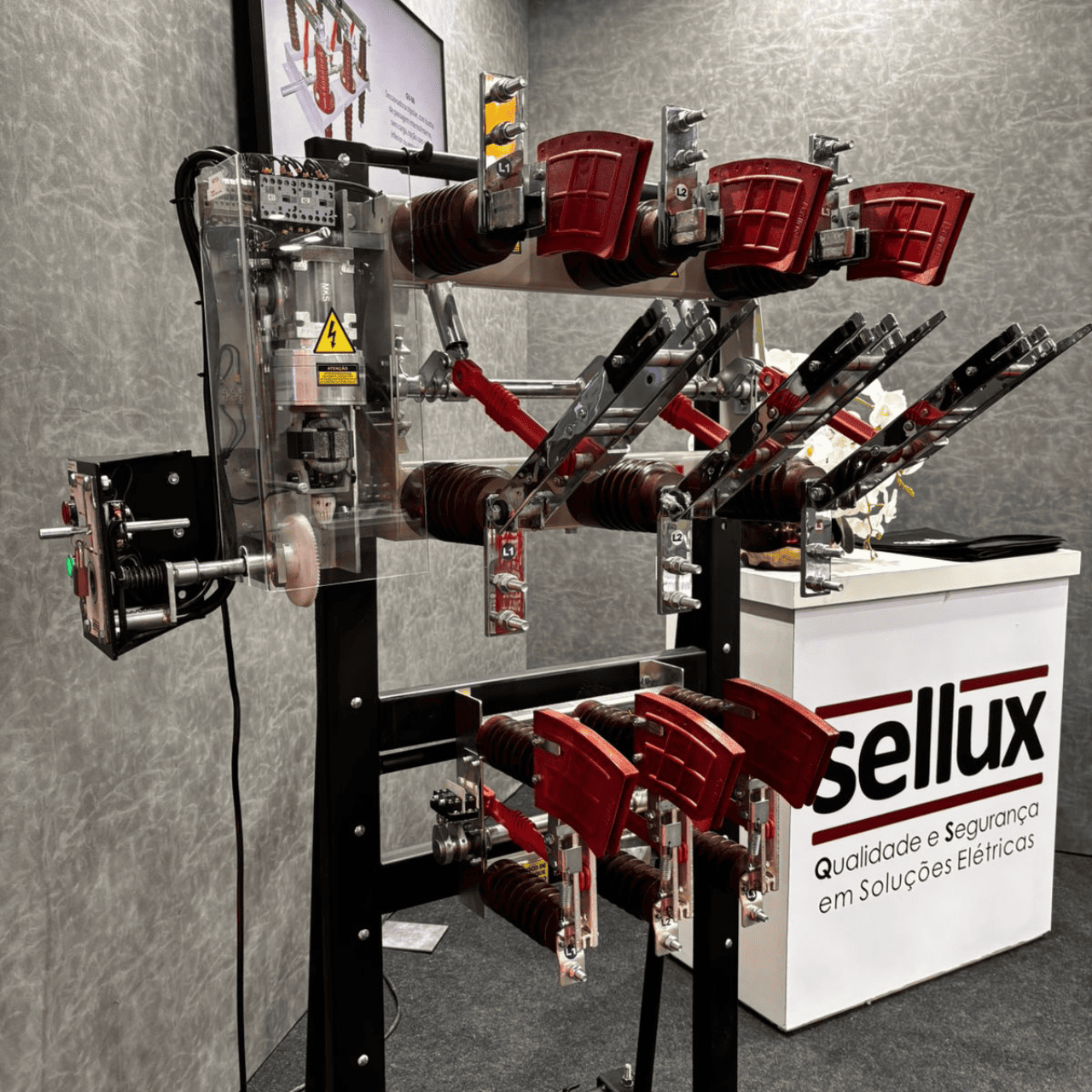

Sempre presente em eventos para trazer o melhor para você!

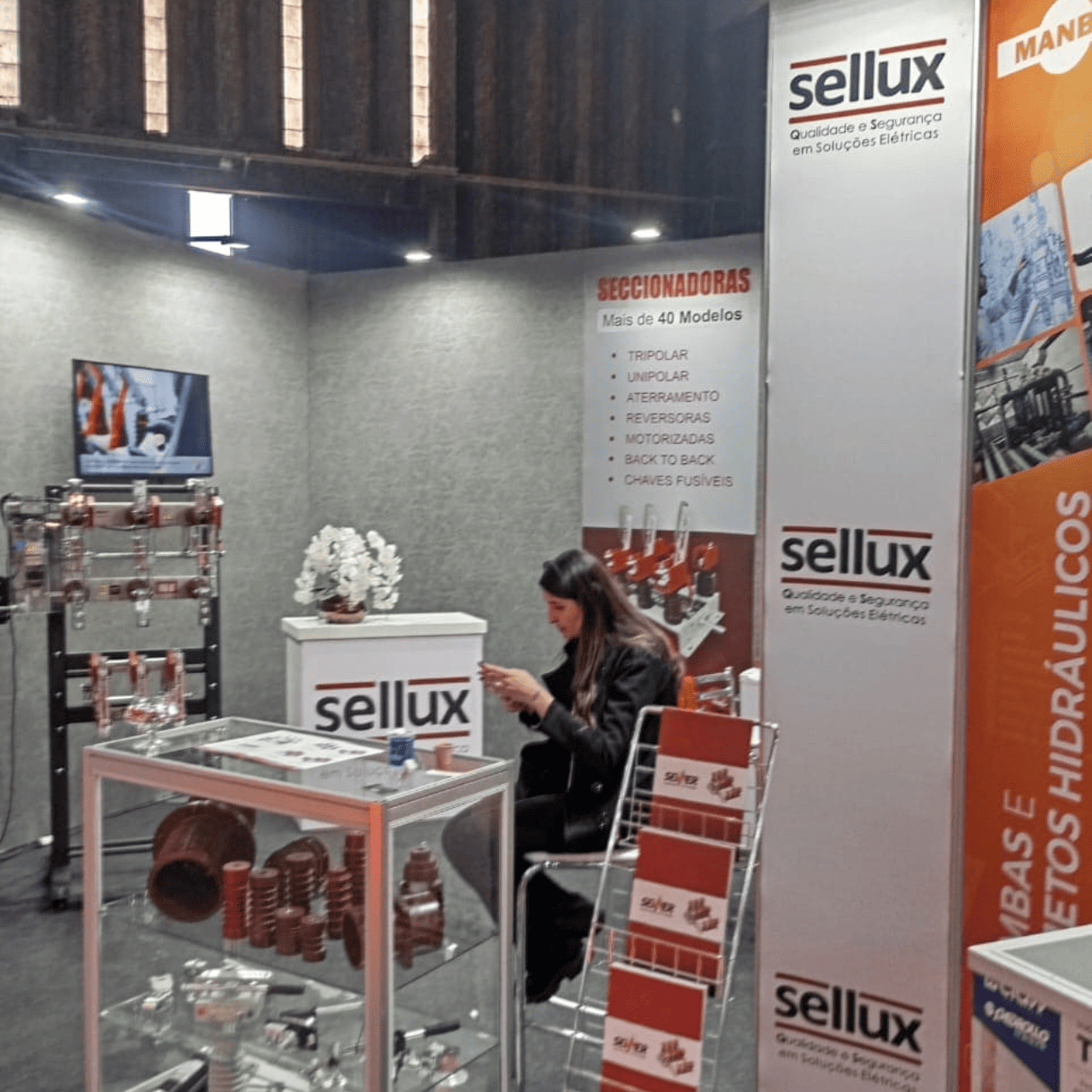

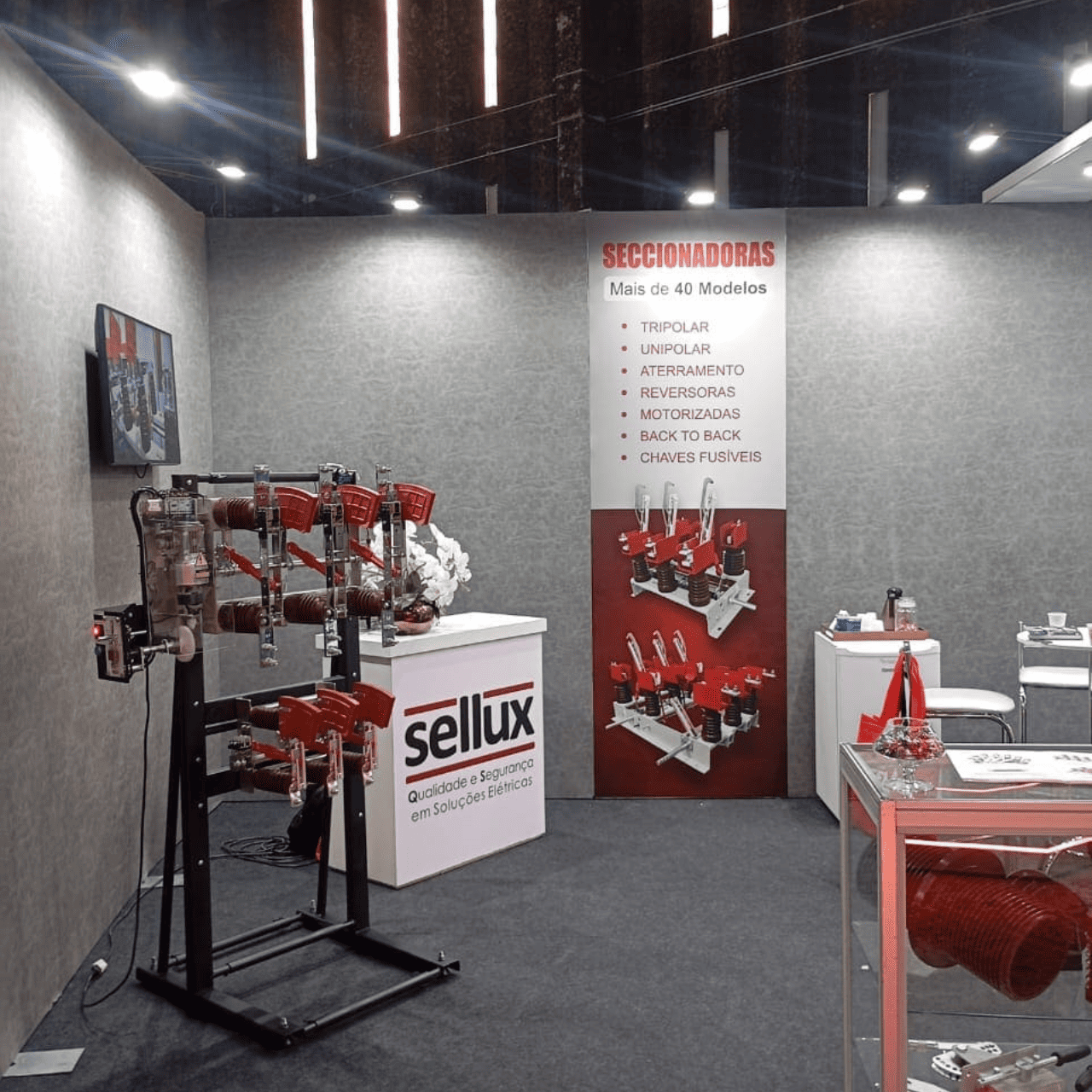

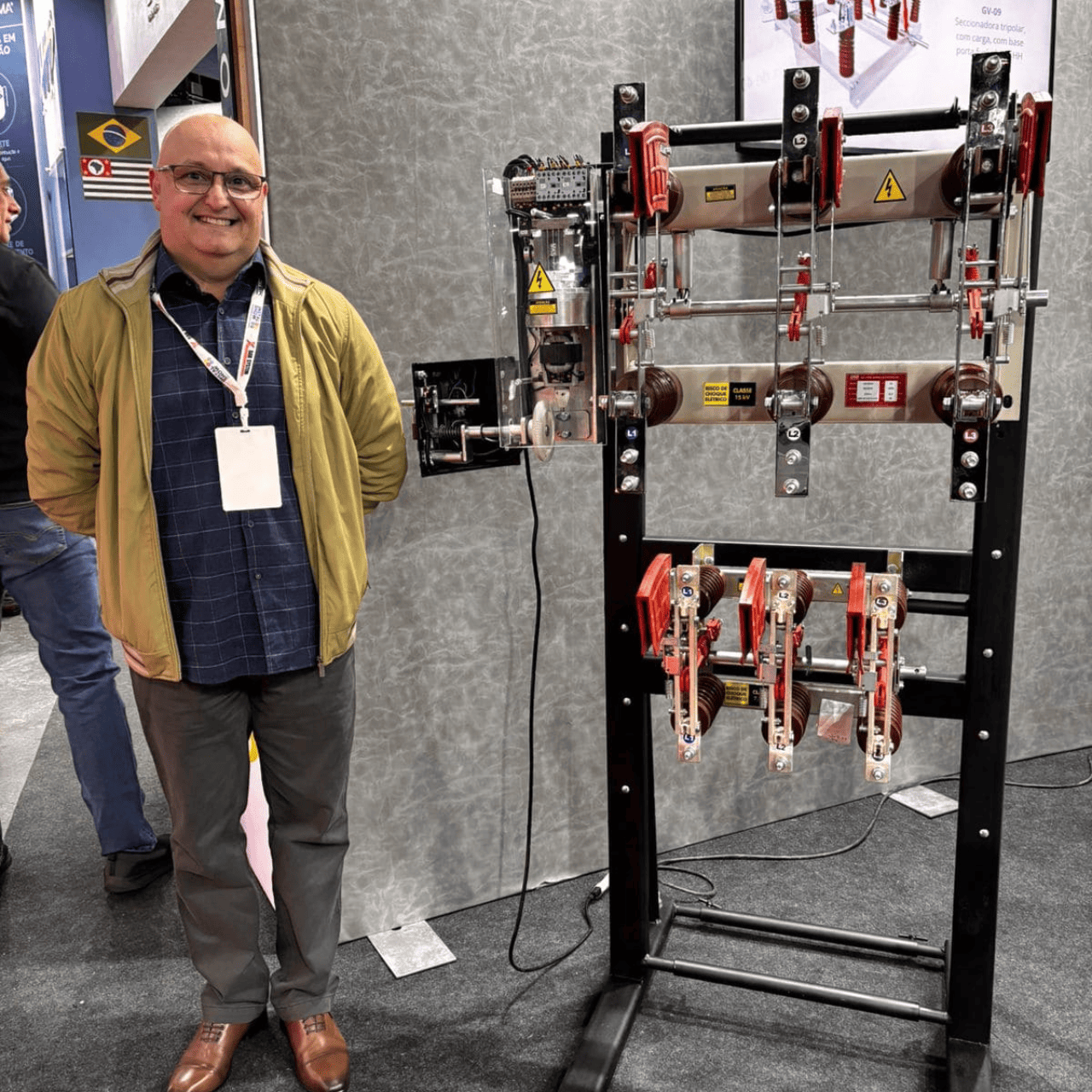

FIEE 2023
Intersolar 2023 e 2024
Fenasucro & Agrocana 2023 e 2024
PP
PF1
CCM-CF
CCM-ARC
PAC
PAC 31
MT
MP
MTC
CPC
CP
Clique abaixo e veja o descritivo técnico de cada produto.
Painel Padrão em estrutura aparafusada com placa de montagem removível, porta frontal e tampa traseira.
Pintura eletrostática a pó poliéster na cor Cinza Munsell N 6,5 ou RAL 7032 para a estrutura, porta, tampa e travessas laterais e laranja RAL 2003 para a placa de montagem.
A base soleira na cor preta RAL 7098 com 80µm de espessura.
Características:
Grau de proteção IP-54 e IP-65;
Abertura de porta com ângulo de 110°;
Dobradiças embutidas em aço carbono;
Borracha de vedação injetada;
Ponto de aterramento para placa de montagem e porta;
Modelos com 1000mm de largura podem ser fornecidos com porta frontal única ou bipartida e modelos com 1200mm de largura somente com porta frontal bipartida;
Perfil vertical perfurado nas portas de ambos os lados para montagem de componentes;
Norma IEC-62208;
Estrutura construída em chapa de aço carbono com 1,9mm e fechamentos 1,2mm;
Placa de montagem construída em chapa de aço carbono com 2,35mm;
Porta frontal construída em chapa de 1,9mm ou 1,5mm.
Opções sob consulta:
Dobradiças em aço inox;
Estrutura em aço inox 304,
inox 316 ou alumínio;
Painel com porta traseira;
Painel com porta interna.
Grau de Proteção IP-54
5. Proteção contra depósito prejudicial de pó.
A penetração não é evitada totalmente.
4. Proteção contra respingos de água
provenientes de qualquer direção.
Grau de Proteção IP-65
6. Proteção total contra penetração de pó.
5. Proteção contra jato de água proveniente de qualquer direção.
A Press Mat sempre em busca de atender as necessidades dos seus clientes que participam de um mercado cada vêz mais dinâmico e acelerado a velocidade do tempo de resposta para o cliente final se tornou crucial para o montador que sempre necessitou de uma solução para sistemas de distribuição em baixa tensão classe 1000V, autoportantes, assim a Press Mat apresenta a linha de painéis PF1 que acomodam equipamentos para proteção, seccionamento e manobra de energia elétrica adotando a modularidade, padronização e simplicidade na montagem como premissas no seu desenvolvimento. Suas aplicações vão desde painéis de pequeno porte, painéis de controle e acionamento através de drivers, até painéis de grande porte, compostos por várias colunas, constituindo um sistema complexo de distribuição de energia. A da linha PF1 é dividida em PF1 e PF1-M onde esta última atende todas as formas de separação interna a partir da (3a, 3b, 4a e 4b), sendo obtidas por meio de barreiras ou divisões confeccionadas em metal ou material isolante. Lembrando que a forma de separação será determinada de acordo com a qualificação dos profissionais envolvidos com a operação e manutenção dos conjuntos de manobra e a proteção requerida pelo cliente. Toda a linha Pf1 é ensaiada e fabricada conforme a norma NBR IEC-61439-1:2017, conjuntos com ensaio de tipo totalmente testados (TTA), garantindo facilidade na operação e manutenção, bem como segurança aos operadores. Estão disponíveis com ou sem célula para saída de cabos. A modularidade da estrutura com a junção de módulos lado a lado.
Características Construtivas:
Dimensões – Altura: 2000/2200mm, Largura: 600/800/1000mm;
Profundidade: 600/800/1000mm;
Estrutura fabricada em chapa de 1,90mm.(14MSG), com acabamento pré-zincado;
Fechamentos fabricados em chapa de 1,50mm (16MSG), com tratamento por fosfatização orgânica;
Base soleira fabricadas em chapa de 1,90mm (14MSG);
Formas de segregação – 1/2a/2b;
Chapas com acabamento padrão cor RAL 7032, a pó 80 micras;
Abertura das portas com ângulo de 180 graus;
Dobradiças pivotantes em aço carbono;
Vedação com borracha injetada;
Fecho escomoteável com chave yale;
Olhais de içamento;
Grau de proteção – IP44 E IP-45.
Características Elétricas
Tensão nominal de isolamento – 1000V (60Hz);
Tensão suportável nominal de impulso atmosférico – 8kv;
Tensão suportável nominal de frequência industrial – 3,5kv;
Frequência nominal – 60Hz;
Corrente nominal de barramentos principais – 3200A;
Corrente suportável nominal de curta duração – 65kA/1s;
Valor de crista da corrente suportável nominal – 143kA;
Distâncias de escoamento e isolação – 12,5mm, grau de poluição 3 e grupo de material I.
Grau de Proteção IP-44
4. Proteção contra corpo sólido de
dimensão superior a 1mm.
4. Proteção contra respingos de água
provenientes de qualquer direção.
Grau de Proteção IP-54
5. Proteção contra depósito prejudicial de pó. A penetração não é evitada totalmente.
4. Proteção contra respingos de água
provenientes de qualquer direção.
É formado por quadros modulares de dimensões padronizadas e aparafusadas lado a lado ou back to back, permitindo ampliação futura, formando uma unidade auto suportável, possibilitando a substituição rápida das unidades com completa segurança de manobras, permitindo ao funcionário de manutenção trabalhar sem risco sobre os componentes da gaveta, permanecendo o restante do quadro sob tensão. Estrutura zincada. Tampa lateral, tampa traseira, teto e porta frontal recebem pintura eletrostática a pó, na cor Cinza Munsell N 6,5 ou RAL 7032 com 80µm de espessura, conforme norma NBR 8755. Gaveta e placa de montagem são confeccionadas em chapa de aço zincada a quente conforme NBR 7008 ZC, dispensando qualquer tratamento químico ou pintura, aumentando a eficiência contra corrosão, além de melhorar o aterramento.
Ensaios executados conforme
NBR IEC 60439-I (TTA)
Elevação de temperatura;
Propriedades dielétricas;
Corrente suportável de curto circuito;
Eficácia de proteção à terra;
Tensão suportável de impulso;
Distância de escoamento e isolação;
Funcionamento mecânico;
Grau de proteção.
Conceitos de Segurança NR-10
A inserção da gaveta na cela do painel somente é possível com a mesma na posição extraída e o disjuntor desligado;
A operação da gaveta só é feita com a porta fechada;
O disjuntor geral da gaveta somente é acionado com a mesma na posição inserida;
Com o disjuntor ligado, a gaveta fica impossibilitada de ser extraída;
Com a gaveta na posição extraída é possível bloquear com cadeado sua operação (opcional);
Os conectores de alimentação de saída poderão ser aterrados quando a gaveta estiver na posição extraída (opcional);
A tampa traseira de proteção dos conectores de força e comando (forma 4b) poderá ser intertravada com a gaveta, para que só possa ser removida quando a mesma estiver na posição extraída (opcional);
Com a gaveta fora da cela, a guilhotina bloqueia o acesso a partes vivas.
Grau de Proteção IP-44
4. Proteção contra corpo sólido de
dimensão superior a 1mm.
4. Proteção contra respingos de água
provenientes de qualquer direção.
Características:
• Grau de Proteção IP-44 (abrigado);
• Estrutura construida em chapa de aço zincado com 1,9mm;
• Portas e fechamento de chapa com 1,5 mm (16 MSG), cor Cinza Munsell N 6,5 ou RAL 7032;
• Vedação com borracha injetada;
• Os módulos extraíveis (gavetas) são construídos em 5 tamanhos básicos: 225-300-450-600-750mm;
• As gavetas são intercambiáveis, providas de roletes que facilitam sua operação. São equipadas com garras de potência de 160-315-425A e tomada múltipla de comando com 10 ou 20 pinos – 160-380VCA;
• Tensão Nominal 1000V trifásico 60HZ;
• Barramento principal até 4000A espessura 1/4¨ou 3/8¨;
• Barramento derivação até 1000A espessura 1/4¨;
• Nível de curto-circuito de 65KA simétrico, 480Vca, 60HZ;
• Forma construtiva padrão 3a (opcional 3b/4a/4b).
Fenômenos Físicos do Arco Interno Compressão
É iniciada com a abertura do arco. O ar confinado no interior do painel será aquecido de acordo com a energia liberada pelo arco, aumentando a pressão interna, nesta fase a pressão aumenta rapidamente e só termina após atingir a pressão máxima no interior do compartimento correspondente.
Expansão
Ocorre quando a pressão atinge seu pico. Nesta fase, o ar que se encontra comprimido é direcionado para o exterior do painel, por meio de aberturas (Flaps) para circulação de ar projetadas para esta finalidade.
Emissão
Acontece quando o arco ainda esta ocorrendo e por consequência continua aquecendo o ar remanescente no interior do painel. Este ar continua sendo direcionado para fora do painel, porém com uma pressão menor.
Térmica
Esta é a ultima fase que se mantém até o fim da duração do arco. A temperatura se torna-se constante no interior do painel. Neste estágio, a energia do arco é aplicada diretamente sobre as partes fixas dentro do painel. A fase térmica dura até a abertura do disjuntor, interrompendo a corrente de falta.
Ocorrências de falhas
Falhas internas em painéis elétricos podem gerar arcos elétricos capazes de destruir completamente a estrutura do painel e seus componentes e trazer danos ao operador.
Dentro destes destacam-se:
Falha de isolação ou dos contatos devido ao envelhecimento;
Falha de transformadores de instrumentação (TP-TC);
Sobretensões no sistema devido à manobra em disjuntores;
Sobretensões ocasionadas por descargas atmosféricas;
Poluição no ambiente de instalação do painel;
Operação equivocada;
Manutenção precária.
Características:
Grau de Proteção IP-44 (abrigado);
Estrutura construida em chapa de aço zincado com 1,9mm;
Portas e fechamento de chapa com 1,5 mm (16 MSG), cor Cinza Munsell N6,5 ou RAL 7032;
Vedação com borracha injetada;
Os módulos extraíveis (gavetas com porta solidária) são construídos em 6 tamanhos básicos: 150-225-300-450-600-750mm;
As gavetas intercambiáveis são equipadas com garras de potência de 350A e tomada múltipla de comando com 10, 16 ou 24 pinos – 16A-380VCA;
Tensão Nominal 1000V trifásico 60HZ;
Barramento principal até 4000A espessura 1/4¨ou 3/8¨;
Barramento derivação até 1000A espessura 1/4¨;
Nível de curto-circuito de 65KA simétrico, 480Vca, 60HZ;
Forma de segregação padrão 3a (opcional 3b/4a/4b);
Duração do Arco 300ms.
Grau de Proteção IP-44
4. Proteção contra corpo sólido de
dimensão superior a 1mm.
4. Proteção contra respingos de água
provenientes de qualquer direção.
SISTEMA DE ACIONAMENTO
DA GAVETA
Segurança total para o operador.
A extração das gavetas solidárias somente é feita com o equipamento totalmente desenergizado.
PONTOS DE FECHAMENTO
PARA O INÍCIO DO ARCO:
1. Saída do conjunto de alimentação;
2. Saída do conjunto de alimentação;
3. Entrada do conjunto de alimentação;
4. Barramento de derivação;
5. Saída do disjuntor principal;
6. Entrada do disjuntor principal.
Painel de Média Tensão para dispositivo de interrupção do tipo a vácuo extraível com possibilidade de utilização de chave de terra para curto-circuitar o alimentador, classificação (IAC) arco interno totalmente compartimentado com acessibilidade de diferentes lados do invólucro de acordo com a norma (NBR-IEC-62271-200 para painéis blindados para corrente alternada em tensões nominais entre 1 e 52 KV).
Ensaios em Média Tensão:
Limite de Elevação de Temperatura;
Tensão Aplicada a Freqüência Industrial;
Tensão de Impulso Atmosférico (NBI);
Corrente Suportável de Curta Duração e Valor de Crista da Corrente Suportável;
Medição da Resistência dos Circuitos;
Operação Mecânica;
Grau de Proteção;
Arco Interno.
Características:
Resistente a arco interno (classificação IAC) AFLR;
3 compartimentos (classificação LSC2B-PM);
1 compartimento de baixa tensão;
Porta com dispositivo de segurança que impede a sua abertura com o disjuntor ligado;
Dispositivos de alívio de pressão (flaps) para saída de gases;
Duto de condução de gases (opcional aplicado com restrição de altura);
Chapa de aço carbono de 1,9 mm com tratamento por fosfatização orgânica;
Pintura eletrostática a pó tinta poliéster nas cores Cinza Munsell N 6,5 ou RAL 7032;
Tensão nominal 17,5KV;
Tensão suportável à frequência industrial 38KV;
Tensão de impulso atmosférico 95KV;
Corrente nominal 630/1250/2500A;
Capacidade de interrupção 25KA;
Grau de Proteção IP-4X;
Grau de Proteção IP-2X entre compartimentos.
Compartimentos:
A – entrada e saída de cabos
B – barramentos
C – disjuntor
D – baixa tensão
Acessibilidade:
A: acesso restrito somente para pessoas autorizadas:
F: acesso no lado frontal;
L: acesso no lado lateral;
R: acesso traseiro;
LSC2B: (perda de continuidade de servico) possibilitando manter os outro compartimentos energizados ao abrir um compartimento do circuito principal.
Versões:
• Simplificada até 300KVA;
• Convencional acima de 300KVA;
• Multimedição (vários consumidores);
• Entrada direita/esquerda.
Grau de Proteção IP-4X
4. Proteção contra corpo sólido de dimensão superior a 1mm.
Grau de Proteção IP-54
5. Proteção contra depósito prejudicial de pó. A penetração não é evitada totalmente.
4. Proteção contra respingos de água
provenientes de qualquer direção.
Painel de Média Tensão para dispositivo de interrupção do tipo a vácuo extraível com possibilidade de utilização de chave de terra para curto-circuitar o alimentador, classificação (IAC) arco interno totalmente compartimentado com acessibilidade de diferentes lados do invólucro de acordo com a norma (NBR-IEC-62271-200 para painéis blindados para corrente alternada em tensões nominais entre 1 e 52 KV).
Ensaios em Média Tensão:
Limite de Elevação de Temperatura;
Tensão Aplicada a Freqüência Industrial;
Tensão de Impulso Atmosférico (NBI);
Corrente Suportável de Curta Duração e Valor de Crista da Corrente Suportável;
Medição da Resistência dos Circuitos;
Operação Mecânica;
Grau de Proteção;
Arco Interno.
Compartimentos:
A – entrada e saída de cabos
B – barramentos
C – disjuntor
D – baixa tensão
Características:
Resistente a arco interno (classificação IAC) AFLR;
3 compartimentos (classificação LSC2B-PM);
1 compartimento de baixa tensão;
Porta com dispositivo de segurança que impede a sua abertura com o disjuntor ligado;
Dispositivos de alívio de pressão (flaps) para saída de gases;
Duto de condução de gases (opcional aplicado com restrição de altura).
Chapa de aço carbono de 1,9 mm com tratamento por fosfatização orgânica;
Pintura eletrostática a pó tinta poliéster nas cores Cinza Munsell N 6,5 ou RAL 7032;
Tensão nominal 17,5KV;
Tensão suportável à frequência industrial 38KV;
Tensão de impulso atmosférico 95KV;
Corrente nominal 630/1250/2500A;
Capacidade de interrupção 31,5KA;
Grau de Proteção IP-4X;
Grau de Proteção IP-2X entre compartimentos.
Acessibilidade:
A: acesso restrito somente para pessoas autorizadas:
F: acesso no lado frontal;
L: acesso no lado lateral;
R: acesso traseiro;
LSC2B: (perda de continuidade de servico) possibilitando manter os outro compartimentos energizados ao abrir um compartimento do circuito principal.
Grau de Proteção:
Define a extensão de proteção proporcionada por invólucro divisão ou obturador (se aplicável) contra o acesso as parte perigosas, contra a penetração de objetos sólidos estranhos e/ou de água:
Grau de Proteção IP-4X;
Grau de Proteção IP-2X entre compartimentos.
Grau de proteção IP-4X
4. Proteção contra corpo sólido de dimensão superior a 1mm.
Grau de Proteção IP-54
5. Proteção contra depósito prejudicial de pó. A penetração não é evitada totalmente.
4. Proteção contra respingos de água
provenientes de qualquer direção.
Cubículo de Média Tensão autossustentável, em invólucro metálico do tipo Metal Enclosed, podendo conter dispositivos de manobra e componentes com classe de tensão até 36KV, conforme a NBR 6969, abrangendo postos de transformação, cubículos para instalação de selecionadoras, disjuntores, TP, TC, centros de distribuição. Estrutura, tampas, teto, base soleira, piso e portas recebem pintura eletrostática a pó na cor Cinza Munsell N 6,5 ou RAL 7032 com no mínimo 80μm e são rigidamente fixados por parafusos, porcas e arruelas dentadas, revestidas com zinco eletrodepositado e cromatização azul, quando exposto a intempéries o uso de inox é opcional.
Versões PadronizadasCaracterísticas:
Grau de proteção IP-42 e IP-54;
Abertura de porta com ângulo de 120º;
Dobradiças embutidas e pino em aço carbono;
Borracha de vedação injetada;
Fecho antiexplosão com até 8 pontos de trava;
Fecho tipo T com chave yale para as portas do compartimento de comando;
Ponto de aterramento nas portas e placa de montagem;
Estrutura fabricada em chapa de 2,65mm;
Portas, teto, compartimento de comando e tampas fabricadas em chapa de 1,9mm;
Rodapé moldura em chapa de 2,65mm;
Porta frontal única e posterior bipartida com portas internas em telas metálicas;
Veneziana de ventilação com filtro e tela de proteção nas portas frontais e traseiras;
Olhais de içamento;
Canaleta blindada para fiação de comando remoto;
Flaps de alívio de pressão com chapa de 1,2mm.
Opção sob consulta:
Dobradiças em aço inox.
Grau de Proteção IP-42
4. Proteção contra corpo sólido de
dimensão superior a 1mm.
2. Proteção contra caída de gotas de água (inclinação máxima 15°).
Grau de Proteção IP-54
5. Proteção contra depósito prejudicial de pó. A penetração não é evitada totalmente.
4. Proteção contra respingos de água
provenientes de qualquer direção.
Cabine Primária para entrada e medição até 36KV, conforme a NBR 6969, de acordo com o padrão da concessionária Bandeirante e de outras sob consulta.
Estrutura, tampas, teto, base soleira, piso e portas recebem pintura eletrostática a pó na cor Cinza Munsell N 6,5 ou RAL 7032 e são rigidamente fixados por parafusos, porcas e arruelas dentadas com zinco eletro depositado e cromatização azul, quando exposto a intempéries o uso de inox é opcional.
Características:
Grau de proteção IP-42 (abrigado) e IP-54 (ao tempo);
Fecho Cremona maçaneta L com chave Yale;
Fecho lingueta T com chave Yale compartimento superior;
Abertura das portas com ângulo de 120°;
Dobradiças embutidas e pinos em aço carbono;
Borracha de vedação injetada;
Fecho antiexplosão com até 8 pontos de trava;
Fecho rápido para as portas do compartimento de comando;
Ponto de aterramento nas portas;
Estrutura fabricada em chapa de 2,65mm;
Portas, teto, compartimento de comando e tampas fabricadas em chapa 1,9mm;
Base e moldura em chapa de 2,65mm;
Porta interna Tela na cor laranja RAL 2003;
Portas frontais e posteriores com telas de proteção com filtro;
Projeto mecânico e elétrico para aprovação junto à concessionária;
Veneziana de ventilação com filtro e tela de proteção nas partes frontais e traseiras;
Olhais de içamento;
Flaps de alívio de pressão com chapa de 1,2mm.
Opção sob consulta:
Dobradiças em aço inox.
Grau de Proteção IP-42
4. Proteção contra corpo sólido de
dimensão superior a 1mm.
2. Proteção contra caída de gotas de água (inclinação máxima 15°).
Grau de Proteção IP-54
5. Proteção contra depósito prejudicial de pó. A penetração não é evitada totalmente.
4. Proteção contra respingos de água
provenientes de qualquer direção.
Cubículo de Média Tensão Compacto autoportante classe 17,5 e 25KV para instalação IP-4X e IP-54. Estrutura e blindagem confeccionada em chapa de aço carbono, espessura 1,9mm (14MSG), pintada na cor Cinza Munsell N 6,5 ou RAL 7032.
Ensaios em Média Tensão
NBR IEC 62271-200:2007
• Limite de Elevação de Temperatura;
• Tensão Aplicada a Freqüência Industrial;
• Tensão de Impulso Atmosférico (NBI);
• Corrente Suportável de Curta Duração e Valor de Crista da Corrente Suportável;
• Medição da Resistência dos Circuitos;
• Operação Mecânica;
• Grau de Proteção;
• Arco Interno.
Construção:
• Resistente a arco interno (classificação IAC) AFL
A: acesso restrito somente a pessoas autorizadas
F: acesso no lado frontal
L: acesso no lado lateral;
• Compartimento de baixa tensão;
• Dispositivos de alívio de pressão (flaps) para saída de gases.
Versões:
• Simplificada até 300KVA;
• Convencional acima de 300KVA;
• Multimedição (vários consumidores);
• Entrada direita/esquerda.
Outras concessionárias, sob consulta.
Grau de Proteção IP-4X
4. Proteção contra corpo sólido de dimensão superior a 1mm.
Grau de Proteção IP-54
5. Proteção contra depósito prejudicial de pó. A penetração não é evitada totalmente.
4. Proteção contra respingos de água
provenientes de qualquer direção.
Cabine Primária Compacta para entrada de energia padrão concessionárias, classe 17,5 e 25KV, para instalação IP-4X abrigado e IP-54 ao tempo, composta de módulos autoportantes. Estrutura e blindagem confeccionada em chapa de aço carbono, espessura 1,9mm (14MSG), pintada na cor Cinza Munsell N 6,5 ou RAL 7032.
Ensaios em Média Tensão
NBR IEC 62271-200:2007
Limite de Elevação de Temperatura;
Tensão Aplicada a Freqüência Industrial;
Tensão de Impulso Atmosférico (NBI);
Corrente Suportável de Curta Duração e Valor de Crista da Corrente Suportável;
Medição da Resistência dos Circuitos;
Operação Mecânica;
Grau de Proteção;
Arco Interno.
Construção:
Resistente a arco interno (classificação IAC) AFL:
A: acesso restrito somente a pessoas autorizadas
F: acesso no lado frontal
L: acesso no lado lateral;
Compartimento de baixa tensão;
Dispositivos de alívio de pressão (flaps) para saída de gases.
Versões:
• Simplificada até 300KVA;
• Convencional acima de 300KVA;
• Multimedição (vários consumidores);
• Entrada direita/esquerda.
Grau de Proteção IP-4X
4. Proteção contra corpo sólido de dimensão
superior a 1mm.
Grau de Proteção IP-54
5. Proteção contra depósito prejudicial de pó.
A penetração não é evitada totalmente.
4. Proteção contra respingos de água
provenientes de qualquer direção.
A Caixa Padrão tem construção em corpo único soldado, com flange superior e inferior removível.
Pintura eletrostática a pó poliéster no padrão de cor Cinza Munsell N 6,5 ou RAL 7032 para a estrutura, porta e flanges e laranja RAL 2003 para a placa de montagem com 80µm de espessura.
Características:
Grau de proteção IP-54 ou IP-65;
Abertura de porta com ângulo de 110°;
Dobradiças embutidas em aço carbono;
Borracaha de vedação injetada;
Fecho Zamack tipo fenda;
Flanges superior e inferior;
IP-54 – Flanges superior e inferior fixadas com parafusos externos;
IP-65 – Flanges superior e inferior fixadas com prisioneiros internos;
Perfil perfurado na porta, do lado direito, para montagem de cabos;
Ponto de aterramento para placa de montagem e porta;
Norma IEC-62208;
Placas de montagem fabricadas em chapa de 1,5mm e 1,9mm.
Opções sob consulta:
Dobradiças em aço inox;
Caixa em aço inox 304, inox 316 ou alumínio.
Grau de Proteção IP-54
5. Proteção contra depósito prejudicial de pó. A penetração não é evitada totalmente.
4. Proteção contra respingos de água
provenientes de qualquer direção.
Grau de Proteção IP-65
6. Proteção total contra penetração de pó.
5. Proteção contra jato de água proveniente de qualquer direção.
Empresa de materiais elétricos de média tensão com uma vasta linha de produtos.
Chaves Seccionadoras | Isoladores | Buchas de Passagem | Fusíveis | Acessórios
Chaves Seccionadoras
Chaves Seccionadoras SENNER, oferecemos uma variedade de seccionadoras sendo de 7,2 a 36KV. Modelos de seccionadoras: Chaves de aterramento, Motorizadas, Reversoras, Back to back, Chaves fusíveis, Unipolar, Tripolares, Base tripolar para fusíveis, entre outras.
Buchas de Passagem
Modelos Interno / Interno e Externo / Interno
Isoladores Elétricos
Isoladores de resina epóxi e porcelana
Fusíveis HH
Fusíveis Limitadores de Corrente tipo HH
Acessórios
Acessórios para Seccionadoras
Nossas Representações
Produtos Elétricos Ltda
TRANSFORMADOR DE CORRENTE E TRANSFORMADOR DE POTÊNCIA PARA USO INTERNO E EXTERNO.
TRANSFORMADOR DE POTÊNCIA INTERNO 15 KV
BPS11 - BPS12 - BPS13
TRANSFORMADOR DE POTÊNCIA INTERNO 25KV
BPS21 - BPS22
TRANSFORMADOR DE POTÊNCIA INTERNO 36KV
BPS32 - BPS33
TRANSFORMADOR DE CORRENTE INTERNO 15 KV
BCS10B - BCS11C - BCS11R - BCS11 - BCS12 - BCS13D - BCS13W - BCS13 - BCS14
TRANSFORMADOR DE CORRENTE INTERNO 25 KV
BCS22 - BCS23 - BCS24 - BCS21 - BCS21R
TRANSFORMADOR DE CORRENTE INTERNO 36 KV
BCS31 - BCS31R - BCS33 - BCS34
Disjuntores de media tensão
A Tavrida Electric está entre as 3 maiores fabricantes de disjuntores e religadores do mundo.
- Clique na imagem abaixo para abrir descritivo técnico do produto.
Disjuntor a Vácuo Série ISM 25
VCB15_HD1_16F | VCB15_MD1_16F
Série VCB15 LD
Tecnologia Digital
A Electron Tecnologia Digital produz equipamentos de proteção, supervisão e controle do tipo IED (Intelligent Electronic Device) para transformadores de potência, reatores, subestações de energia, motores e máquinas industriais.
Certificado de Qualidade: ISO 9001:2015
Produtos instalados em Clientes
